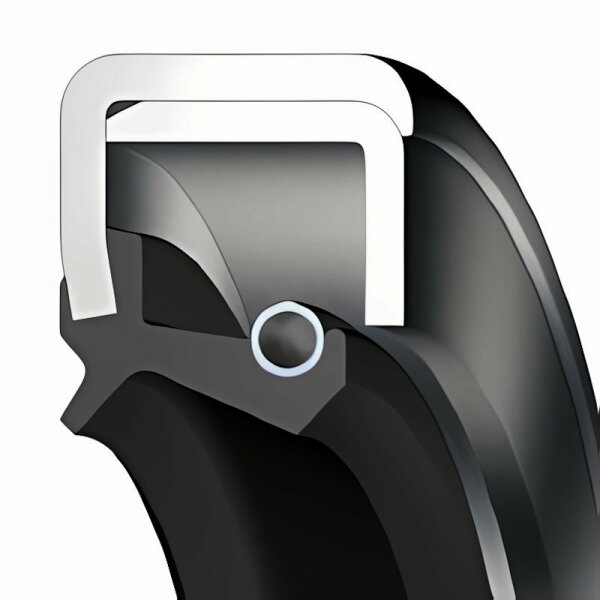

Radialwellendichtring, DIN 3760, CS, 120,00 x 155,00 x 16,00, NBR

Radialwellendichtring, DIN 3760, CS, 120,00 x 155,00 x 16,00, NBR

Artikelnummer: 1044738
Warengruppe: Radialwellendichtringe

14,95 €

exkl. 19% USt. , zzgl.

lieferbar
Versandlager: Bremerhaven
Lieferzeit: 1 - 3 Arbeitstag(e) (DE - Ausland abweichend)

Stk.

Technische Daten

Eigenschaften:

Radialwellendichtringe dienen zur Abdichtung an rotierenden Maschinenteilen. Sie bestehen im wesentlichen aus einem Gummiteil, einem Versteifungsblech und einer Wurmfeder aus Federstahl. Je nach Verwendungszweck werden drei verschiedene Grundtypen unterschieden: die Standardbauformen A, B und C.

Bauformen:

A (marktübliche Bezeichnungen: BA, (TR)A, CB, 827N, DG, SC, WA)
AS (marktübliche Bezeichnungen: BA SL, (TR)E, CC, 827S, DGS, TC, WAS)
ASY (marktübliche Bezeichnungen: BAB SL, (TR)U, WASY)

Durch den gummielastischen Außenmantel können Wärmedehnung und eine größere Rauheit in der Gehäusebohrung überbrückt werden. Es entsteht kein Passungsrost. Bei öfterem Wechsel der Dichtung wird eine Beschädigung der Gehäusebohrung verhindert. Geeignet zur Abdichtung gasförmiger oder dünnflüssiger Medien. Bauform AS mit zusätzlicher Staublippe gegen Schmutz und Korrosionsgefahr, Bauform ASY ebenfalls mit zusätzlicher Staublippe und bis max. 10 bar druckbeständig.

B (marktübliche Bezeichnungen: B1, (TR)C, BB, 822N, DF, SB, WB)
BS (marktübliche Bezeichnungen: B1 SL, (TR)D, BC, 822S, DFS, TB, WBS)

Metallisches Gehäuse, beim Einbau leichteres Einpressen. Erfordert jedoch engere Toleranzen der Gehäusebohrung, um die Abdichtung auch am Außenmantel zu erreichen. Bauform BS mit zusätzlicher Staublippe gegen Schmutz und Korrosionsgefahr.

C (marktübliche Bezeichnungen: B2, (TR)B, DB, 824N, DFK, SA, WC)
CS (marktübliche Bezeichnungen: B2 SL, (TR)F, DC, 824S, DFSK, TA, WCS)

Metallisches Gehäuse mit Versteifungskappe. Abdichtung und Montage wie Bauform B. Wird vorzugsweise bei rauhen Betriebsbedingungen und größeren Abmessungen eingesetzt. Ist durch die Versteifungskappe unempfindlicher gegenüber Montagefehlern. Bauform CS mit zusätzlicher Staublippe gegen Schmutz und Korrosionsgefahr.

ADUO / BD

Die Bauformen AD bzw. BD mit zwei Dichtlippen werden zur Dichtung und Trennung zweier Medien eingesetzt.

AOF / BOF

Die Bauformen AO und BO sind ohne Wurmfeder ausgeführt. Sie sind nur für untergeordnete Abdichtfälle vorzusehen.

Werkstoffe:

NBR (72 Shore A)
Temperaturbereich:    -30°C bis +100°C
Laufgeschwindigkeit:    max. 10 m/s

FKM (80 Shore A) -V
Temperaturbereich:    -25°C bis +200°C
Laufgeschwindigkeit:    max. 35 m/s

Produkteigenschaft	Wert
Artikelnummer:	1044738
Produkttyp:	Radialwellendichtring
Norm:	DIN 3760
Bauform:	CS
Ausführung:	metallummantelt, mit Versteifungsblech
Staubschutzlippe:	mit Staubschutzlippe
Innen-Ø (mm):	120,00
Außen-Ø (mm):	155,00
Höhe (mm):	16,00
Werkstoff:	NBR
Shore-Härte (A):	72
Zugfeder:	Stahlzugfeder
Druckbeständigkeit (bar):	bis 0,50
Umfangsgeschwindigkeit (m/s):	bis 10,00
Temperaturbereich:	-30°C bis +100°C
eClass:	23-05-08-01
Zolltarifnummer:	84842000
Ursprungsland:	China
Artikelgewicht:	0,23 kg
